Sifang Vacuum

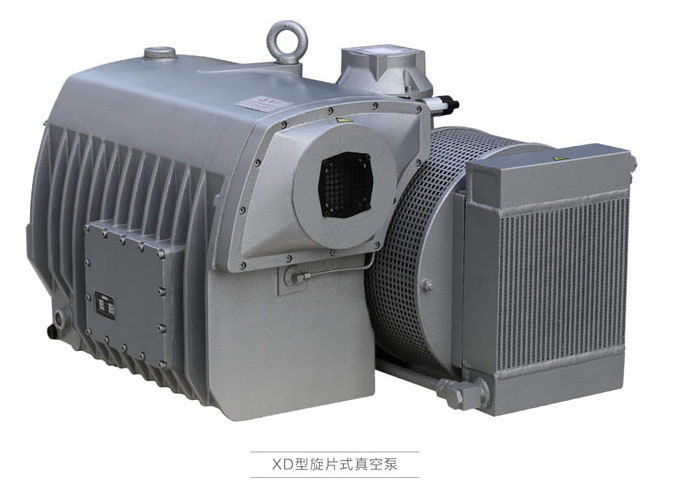

XD型旋片式真空泵

旋片泵主要由定子、转子、旋片、定盖、弹簧等零件组成。其结构是利用偏心地装在定子腔内的转子(转子的外圆与定子的内表面相切,两者之间的间隙非常小)和转子槽内滑动的借助弹簧张力和离心力紧贴在定子内壁的两块旋片,当转子旋转时,始终沿定子的内壁滑动。

查看产品选型和性能参数

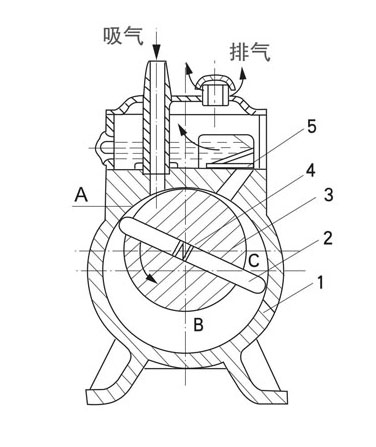

旋片泵工作原理图

1-泵体;2-旋片;3-转子;4-弹簧;5-排气阀

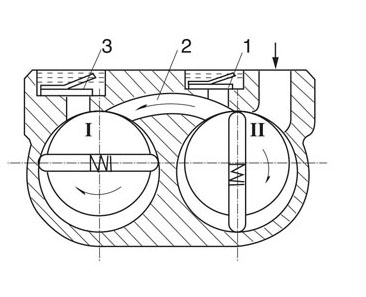

双极旋片式真空泵工作原理图

1.高级排气阀  2.通道  3.低极排气阀




旋片式真空泵原理说明

如图为旋片泵的工作原理示意图,旋片泵主要由定子、转子、旋片、定盖、弹簧等零件组成。其结构是利用偏心地装在定子腔内的转子(转子的外圆与定子的内表面相切,两者之间的间隙非常小)和转子槽内滑动的借助弹簧张力和离心力紧贴在定子内壁的两块旋片,当转子旋转时,始终沿定子的内壁滑动。


两个旋片把转子、定子内腔和定盖所围成的月牙型空间分隔成A、B、C三个部分,当转子按图示方向旋转时,与吸气口相通的空间A的容积不断地增大,A空间的压强不断的降低,当A空间内的压强低于被抽容器内的压强,根据气体压强平衡的原理,被抽的气体不断地被抽进吸气腔A,此时正处于吸气过程。B腔的空间的容积正逐渐减小,压力不断地增大,此时正处于压缩过程。而与排气□相通的空间C的容积进一步地减小,C空间的压强进一步的升高,当气体的压强大于排气压强时,被压缩的气体推开排气阀,被抽的气体不断地穿过油箱内的油层而排至大气中,在泵的连续运转过程中,不断地进行着吸气、压缩、排气过程,从而达到连续抽气的目的。


排气阀浸在油里以防止大气流入泵中,油通过泵体上的间隙、油孔及排气阀进入泵腔,使泵腔内所有运动的表面被油覆盖。形成了吸气腔与排气腔的密封,同时油还充满了一切有害空间,以消除它们对极限真空的影响。


双级旋片式真空泵由两个工作室组成,两室前后串联,同向等速旋转,Ⅰ室是低真空级,Ⅱ室是高真空级,被轴气体由进气口进入Ⅱ室,当进入的气体压力较高时,气体经Ⅱ室压缩,压强急速增大,被压缩的气体不仅从高级排气阀排出,而且经过中壁通道,进入Ⅰ室,在Ⅱ室被压缩,从低级排气阀排出;当进入Ⅰ室的气体压力较小时,虽经Ⅱ室的压缩,也推不开高级排气阀排出,气体全部经中壁通道进入Ⅰ室,经Ⅰ室的继续压缩,由低级排气阀排出、因此双级旋片式真空泵比单级旋片式真空泵的极限真空高。


性能及规格

型号Model
性能Functions
抽气速率
(m
3/h)
Pumping
Speed
极限压力
≤Pa
Ultimate
Pressure
电机功率
kw
Motor
power
转速
rpm
Rotational
Speed
用油量
(L)
Injection
Amount of Oil
吸气口经
mm
Inlet
Diameter
重量
Kg
Weight
声压级
dB(A)≤
XD-010102000.3714000.5G½″1669
XD-020202000.7528000.5G½″1871
XD-040402001.514401.5G¼″5875
XD-063632001.514402G¼″6276
XD-100100200314402.5G¼″8977
XD-160160200414409G2″14579
XD-2502502007.514409G2″20080
XD-3023002007.514408G2″21175
XD-63060020018.5100015G3″55080



型号ABCDEF
XD-01040526521060210131
XD-02043026521060210131
XD-040624312280160315183
XD-063665330280130364195
XD-100725470255211352275
XD-160835540410240390304
XD-250948540410240516304

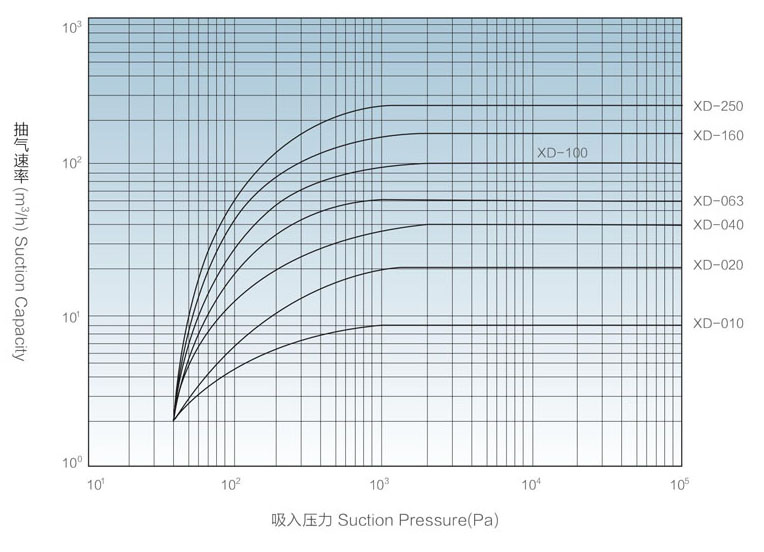

特性曲线

XD泵广泛应用于各类食品真空包装,印刷工业的纸张输送,橡胶与塑料工业的真空吸塑成型,各类铸件的真空浸渍处理,机械工业的真空夹具,医院手术室的真空吸引,真空动力试验等。
