LGB型螺杆真空泵

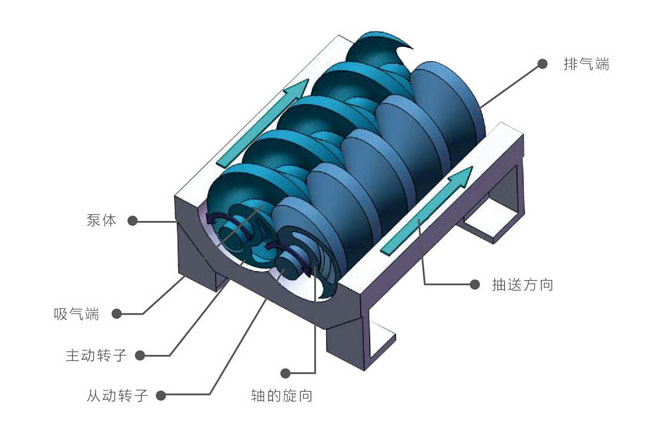

螺杆真空泵工作原理图 LGB型螺杆真空泵使用范围LGB型螺杆真空泵，是利用一对螺杆，在泵壳中作同步高速反向旋转而产生的吸气和排气作用的抽气设备，由于螺杆与螺杆之间都有一定的间隙，因此泵工作时，相互之间无摩擦，运转平稳，噪音低，工作腔无需润滑油

查看产品选型和性能参数

产品详情技术参数安装方式使用范围

LGB型螺杆真空泵性能特点

1. 工作腔内无任何介质，可获得清洁真空；

2. 经过高精度动平衡，可高速运转，旋转部件之间无摩擦，因而寿命长；

3. 气体在泵内无压缩，适宜抽取可凝性气体；

4. 单台泵工作范围大，可从大气压抽至100Pa以下；

5. 工作腔及螺杆转子表面可进行防腐处理，以适应恶劣工况；

6. 与油封式机械真空泵相比，可凝性物质不会在泵内滞留，无油气和油雾排放，环保；

7. 与液环泵相比，仅需要可循环应用的冷却水，被抽气体不与水接触，避免了水温对真空的影响，物料容易回收，可省去污水处理环节，且限压力更低，组成螺杆罗茨机组获得真空更有效率。

型号及主要技术参数

螺杆真空泵型号			LGB-70	LGB-100	LGB-200	LGB-300
抽气速率（50Hz）		升/秒（L/s）	70	100	200	300
抽气速率（50Hz）		米³/小时（m³/h）	250	360	720	1080
限压力（50Hz）		帕（Pa）	≤5	≤5	≤5	≤5
较大排气压力		千帕（kPa）	120	120	120	120
配用电机功率（50Hz）		千瓦（kW）	7.5	15	18.5	37
转速		转/分（rpm）	2900	2880	2880	2880
连接	进气口径	毫米（mm）	50	80	100	125
连接	排气口径	毫米（mm）	45	65	65	80
润滑剂	前端盖齿轮油	升（L）	1	1.3	2.8	4.2
冷却水	流量	升/分钟（L/min）	30-35	30-35	30-35	30-35
	压力	兆帕(MPa)	0.15-0.25	0.15-0.25	0.15-0.25	0.15-0.25
	进水温度	摄氏度（℃)	≤25	≤25	≤25	≤25
	接口		G1/2″	G1/2″	G1/2″	G1/2″
设计温度	进气	摄氏度（℃)	≤50	≤50	≤50	≤50
	排气	摄氏度（℃)	150	150	150	150
	润滑油	摄氏度（℃)	50	50	50	50
密封类型	进气端		油封	油封	油封	油封
	排气端		机械密封+油封	机械密封+油封	机械密封+油封	机械密封+油封
	轴伸处		机械密封	机械密封	机械密封	机械密封
室温操作范围		摄氏度（℃)	5-40	5-40	5-40	5-40
噪音		分贝（dB）	≤80	≤80	≤80	≤80
重量（不包括消音器）		干克（kg）	500	665	1020	1300
外形（单泵）	长×宽X高	毫米（mm）	1360X500X695	1650x475X680	1740x570x740	2100x800x790
外形（含消音器、进气球阀）	长×宽X高	毫米（mm）	1360X960X700	1650x847X933	1740x960x980	2100×1100X1030

注∶表中所列技术参数为下列规定条件下所测量得到∶ 大气压力1.01X105Pa / 冷却水温度15℃ / 吸入空气温度20℃/ 空气湿度70%抽气速率偏差±10%泵型号LGB-A的意义；LGB一螺杆直联真空泵（L表示螺杆、G表示干式真空泵、B表示变螺距）A一抽气速率L/S

结构示意图

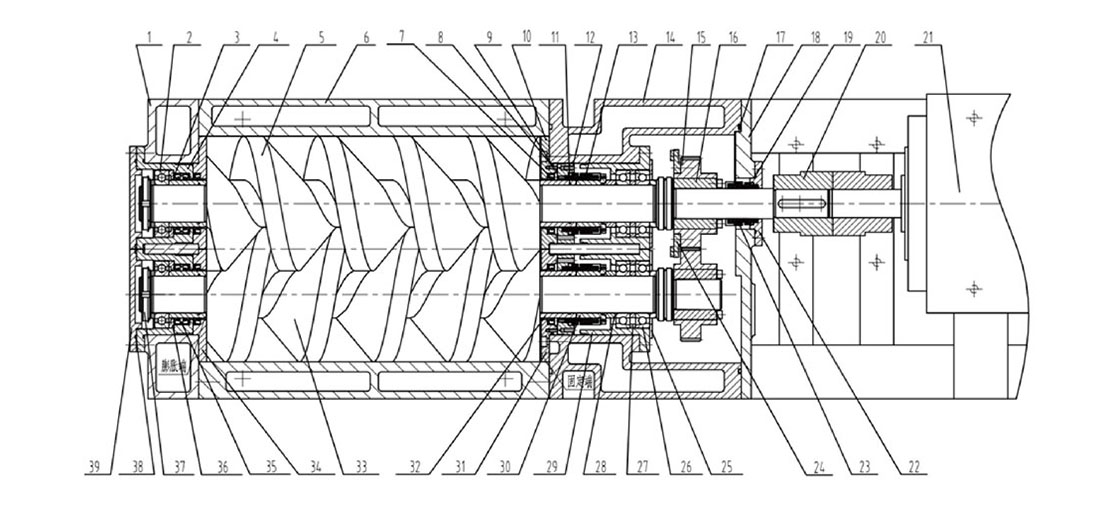

1. 后端盖	2. 深沟球轴承	3. 油封	4. 后轴承座

5. 主动转子	6. 泵体	7. 骨架油封	8. 密封圈一

9. 密封圈二	10. 前主动定位盘	11. 密封图三	12. 静环座

13. 机械密封一	14. 前端盖	15. 齿轮	16. 胀套

17. 密封圈四	18. 前盖板	19. 密封圈五	20. 联轴器

21. 电动机	22. 机封压盖	23. 机械密封二	24. 甩油盘

25. 前轴承盖	26. 角接触球轴承	27. 轴承内外隔圈	28. 轴承垫圈

29. 前轴承座	30. 机封轴套	31. 前被动定位盘	32. 油封轴套

33. 从动转子	34. 后定位盘	35. 油封隔圈	36. 后轴承内衬圈

37. 圆螺母	38. 密封圈六	39. 后轴承座盖

LGB型螺杆真空泵使用范围

LGB型螺杆真空泵，是利用一对螺杆，在泵壳中作同步高速反向旋转而产生的吸气和排气作用的抽气设备，由于螺杆与螺杆之间都有一定的间隙，因此泵工作时，相互之间无摩擦，运转平稳，噪音低，工作腔无需润滑油，因此，干式螺杆泵能抽除含有水蒸汽及少量粉尘的气体；由于LGB型螺杆真空泵的限压力可以达到5PA，所以LGB型螺杆真空泵可以广泛运用在化工、冶金、电子、石油、航空航天、工具、造纸、包装、食品、医药、医疗器械、以及信息工程、生物工程、微电子等多个领域。
