WLW无油立式往复真空泵

PISTON VACUUM PUMP往复式真空泵往复泵工作原理图1-气缸;2-活塞;3-由柄连杆机构;4-排气阀;5-吸气阀。往复式真空泵原理说明往复式真空泵(又称活塞式真空泵),属于低真空获得设备之一,它的极限压力一般在1330~2660Pa,它的抽速范围比较大,从50L/S到600L/S,适用于石油、…

查看产品选型和性能参数

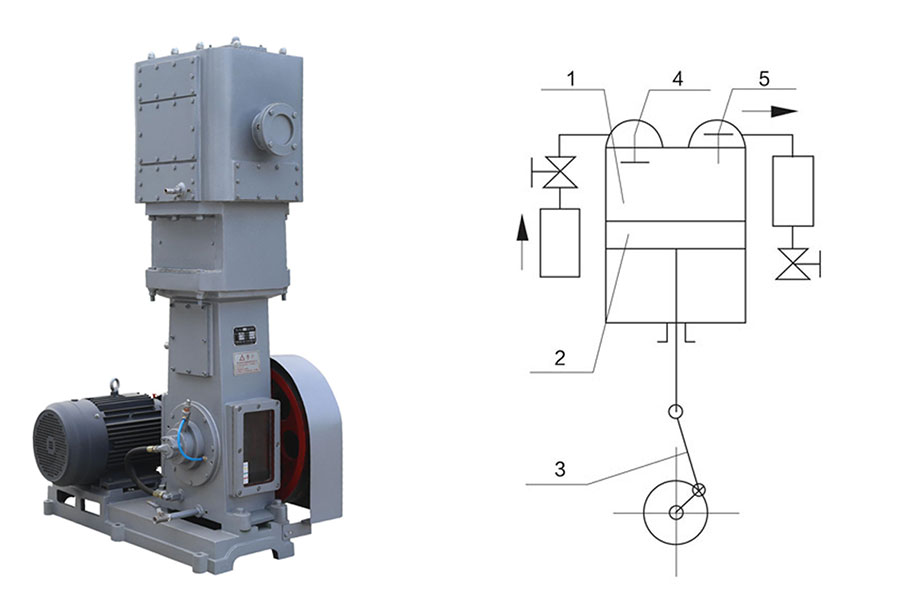

往复泵工作原理图1-气缸;2-活塞;3-由柄连杆机构;4-排气阀;5-吸气阀。


往复式真空泵原理说明


往复式真空泵(又称活塞式真空泵),属于低真空获得设备之一,它的极限压力一般在1330~2660Pa,它的抽速范围比较大,从50L/S到600L/S,适用于石油、化工、医药、食品、轻工、冶金、电气等行业中的真空浸渍,钢水真空处理,真空蒸馏、真空蒸发。真空浓缩、真空结晶,真空干燥,真空过滤及混凝土的真空作业等方面的抽除气体。往复式真空泵不适用于抽除含氧过高的、有爆炸性的、对金属有腐蚀性的,以及含有颗粒尘埃的气体,也不适用于把气体从一个容器输送到另一个容器,作输送泵用。


如图为往复式真空泵的工作原理图,往复式真空泵的主要部件是气缸1及在其中作往复直线运动的活塞2,活塞的驱动是用曲柄连杆机构3(包括十字头)来完成的。除上述主要部件外还有排气阀4和吸气阀5等重要部件,以及机座、曲轴箱、动密封和静密封等辅助部件。


运转时,在电动机的驱动下,通过曲柄连杆机构的作用(旋转运动转变成直线运动),使气缸内的活塞作往复运动。当活塞在气缸内从上端向下端运动时,由于气缸的上腔体积不新增大,上腔空间的压强不断的降低,当上腔空间内的压强低于被抽容器内的压强,根据气体压强平衡的原理,被抽容器内的气体经过吸气阀5不断地被抽进上腔,此时正处于吸气过程。当活塞达到下位置时,气缸上腔内就充满了气体。接着活塞从下端向上端运动,此时吸气阀5自动关闭。气体随着活塞从下往上运动而逐渐被压缩。当气缸内的气体达到排气压力时,此时排气阀4被打开,气体被排出,完成了一个工作循环。当活塞在从上端向下端运动时,重复上述循环,直到被抽容器达到某一平衡压力为止。


在往复泵中,吸气阀和排气阀是非常重要的部件且是易损部件,它们工作的好坏直接影响柱复泵的极限压力、抽气速率、功率消耗以及运行的可靠性。

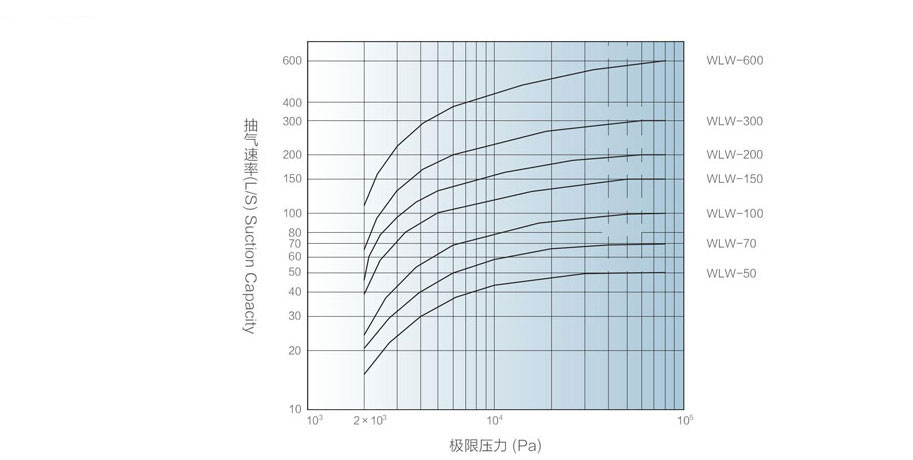

特性曲线

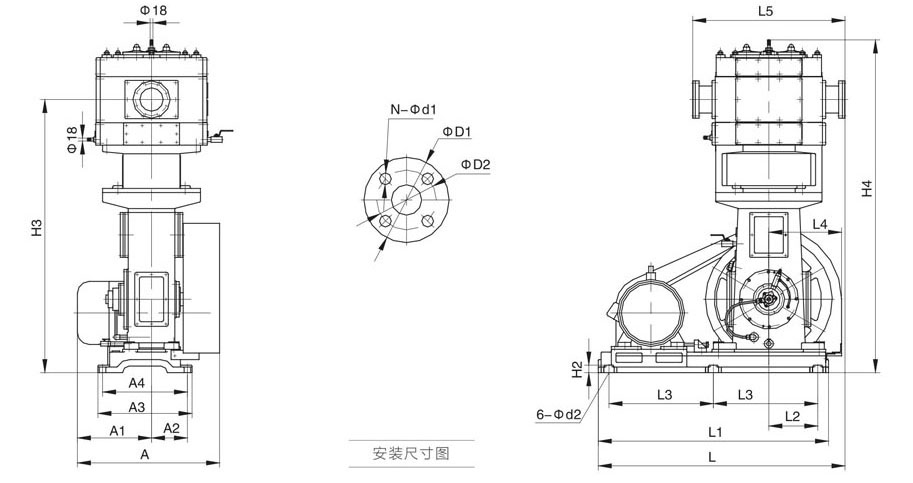

型号    尺寸LL1L2L3L4L5AA1A2A3A4H2H3H4ΦD1ΦD2NΦd1Φd2
WLW-50106097015840026059054233211838532550118414581109041014
WLW-70106097015840026059054233211838532550118414581109041014
WLW-10011701095190485300665660330132400360451412171517014541215
WLW-15013251235263560390817700335192500450401463178320017581218
WLW-20013251235263560390817765398192505450401463178320017581218
WLW-30016251500278660493843871443203550500351755212524021081218
WLW-60020681935360880530116111006152657857356021922600390340122225


主要特点

1.功率消耗小,节能效果显著;

2.占地面积小,工作噪音低;

3.气缸采用强制水冷,冷却效果好;

4.采用先进的密封结构,杜绝了向外溅油等现象的产生;

5.由于各运动部件结构合理,受力均匀,所以使用寿命长。


WLW型无油(耐腐蚀)立式往复真空泵是W型卧式真空泵的更新换代产品,是获得粗真空的主要设备。由于采用全密封装置,实现了曲轴箱和汽缸的完全隔离;加上活塞环使用了自润滑材料,便实现了先进的无油润滑。由于无污水排放,所以该型真空泵特别适用于化工、医药和食品等行业的真空蒸馏、真空蒸发、真空干燥、真空浓缩、真空浸渍等工艺过程中。
