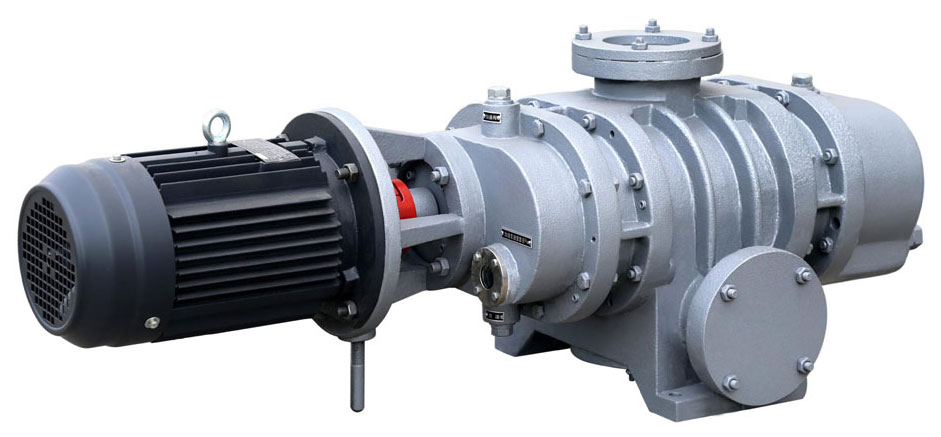

ZJ型罗茨真空泵

ROOTS VACUUM PUM P罗茨真空泵 罗茨泵的特点1、转子与泵腔、转子与转子之间有一定的间隙,互不接触,不需要用油润滑。2、转子具有民好的几何对称性,可以提高转速,从而能够制造出结构紧凑的大抽速泵来。3、泵工作时振动小,容积大,容积利用系数=0.5左右。4、在泵腔内并…

查看产品选型和性能参数

罗茨式真空泵原理说明


罗茨式真空泵(简称罗茨泵)是一种无内压缩的旋转变容式真空泵。是利用两个8字形转子在泵壳中旋转而产生吸气和排气作用的。其原理和罗茨鼓风机相似。由于它在低压力范围内工作,气体分子白由程较大,气体漏过微小缝削的阻力很大,因而能获得较高的压缩比,可以作为增压真空泵使用;但它不能单独地把气体直接排到大气中去,需要和前级真空泵串联使用,被抽气体通过前级真空泵持到大气中去。


罗茨泵广泛用于真空治金工业的真空脱气、真空熔炼、钢水真空处理,以及空间模拟、低密度风洞等装置中抽除非腐蚀性气体。也可以用于化工、食品、医药、电机制造等工业的蒸馏、蒸发、干燥等生产过程。

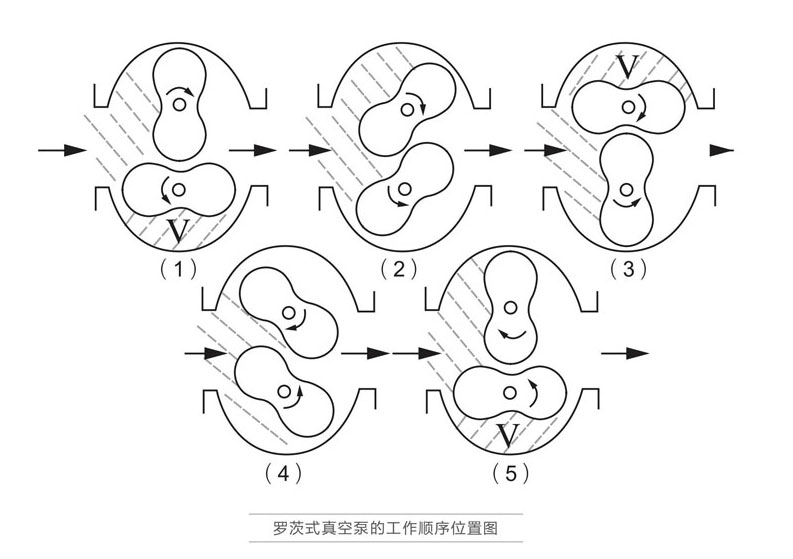

工作时,被抽气体由进气□进入转子与泵体之间,这时一个转子和泵体把气体与进气口隔开,被隔开的气体(如图上影线部分所示),在转子连续不断地旋转过程中,被送到排气口。空间是处在封闭状态,因此,没有压缩和膨胀。但当转子的峰部转到排气□边缘时,由于V部分的压力较之排气口处的压力低,为了使相连体积内压力均匀,气体就会从排气口处扩散到V区域,其扩散方向与转子旋转方向相反。当转子再转动时,把V处的气体压缩到排气口将其排出。这时转子的另一面与进气口相连部分则吸入气体,当转子不断地旋转时,重复上述抽气过程不断地排出流进来的气体。这种工作过程相当于转子空间由某一小值增加到较大值,然后再由较大值减小到小值。这就是罗茨真空泵的容积作用原理。


罗茨泵在入口压力很低情况下工作时,由于转子转速很高,转子表面的线速度接近于分子的热运动速度,这时碰撞在转子上的气体分子被转子推带到压力较高的排气口,再被预真空泵排除。这就是罗茨真空泵的分子作用原理。


性能及规格


型号Model    性能Functions抽气速率
(L/S)
Pumping
Speed
限压力
≤Pa
Ultimate
Pressure
转速
rpm
Rotational
Speed
电机功率
kw
Motor
power
口径(mm重量
Kg
Weight
推荐配用
前级泵型号
Recommended
Model of
Backing Pump
进口
Inter
出口
Outlet
ZJ-30305×10-228250.755040792X-4A
ZJ-70705×10-228401.58050962X-8A

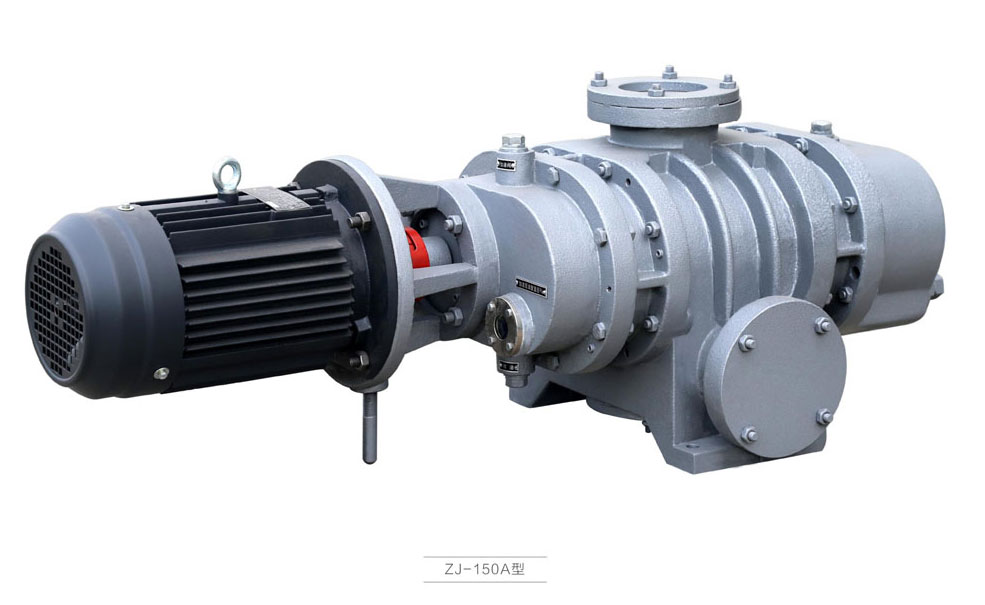

ZJ-150A1505×10-2288031001002002X-15
ZJ-3003005×10-2144041501505052X-30A
ZJ-6006005×10-228007.51501505202X-70A

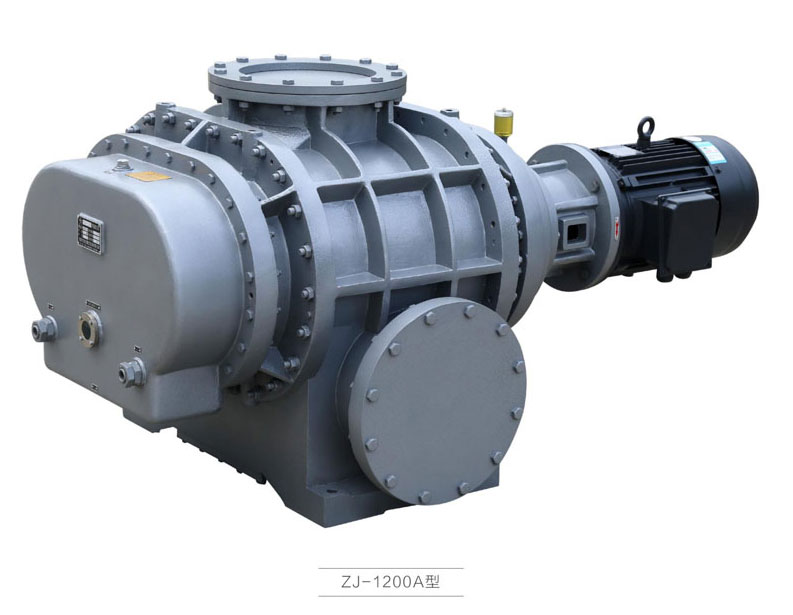

ZJ-1200A12005×10-214501130030015502X-70A二台
ZJ-250025005×10-22880223003001600ZJ-600
2X-70A二台
ZJ-500050005×10-214754540040034002X-70A二台
型号LL1ABCEFGIHH1ΦG1G2DDaDbMN
ZJ-150A103932072144190462210328164380100Φ15G1/4″G1/4″Φ100Φ145Φ170M104
ZJ-3001343500110220300542255450225505130Φ21G1/2″G1/2″Φ150Φ195Φ220M108
ZJ-6001393500110220300542255450225505130Φ21G1/2″G1/2″Φ150Φ195Φ220M108
ZJ-1200A17425632004004601060500800400850260Φ28G1/4″G1/2″Φ300Φ395Φ435M1612
ZJ-250017975632004004601060500800400850260Φ28G1/4″G1/2″Φ300Φ395Φ435M1612
ZJ-50002620817320640845120055510205101062600Φ60G1/4″G1/2″Φ400Φ480Φ510M1216

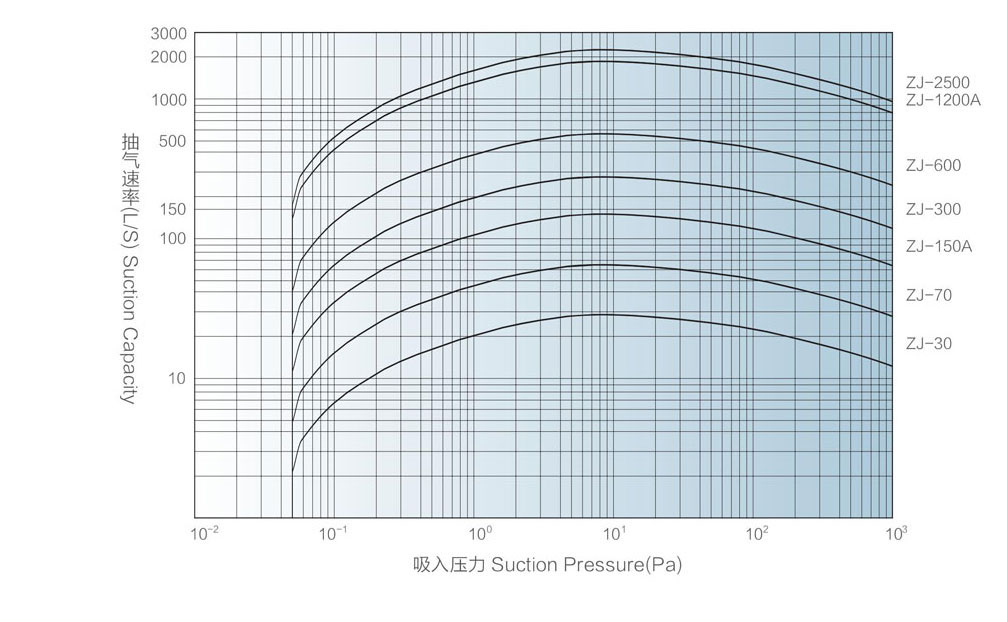

特性曲线


型号LL1L2L3L4DDaDbMD1Da1Db1M1
ZJ-3065018085270300Φ50Φ90Φ110M8Φ40Φ70Φ85M6
ZJ-70770220115330360Φ80Φ125Φ145M8Φ50Φ90Φ110M8





罗茨泵的特点

1、转子与泵腔、转子与转子之间有一定的间隙,互不接触,不需要用油润滑。

2、转子具有民好的几何对称性,可以提高转速,从而能够制造出结构紧凑的大抽速泵来。

3、泵工作时振动小,容积大,容积利用系数=0.5左右。

4、在泵腔内并不发生像机械真空泵那样的压缩现象,因此它不需要排气阀。也正因如此,可抽除可凝性蒸汽。

5、启动快,能够在短时间内达到限真空。功率小,运转维护费用低。

6、罗茨泵在很宽的压力范围内(1000Pa~1Pa)有很大的抽速,能迅速排出突然放出的气体,弥补了扩散泵和油封机械泵在(1000Pa~1Pa)时抽速都很小的缺陷。因此,它适合作增压泵用。


ZJ系列罗茨真空泵是一种旋转式变容真空泵,须有前级泵配合方可使用,在较宽的压力范国内有较大的抽速,对被抽除气体中含有灰尘和水蒸汽不敏感,广泛用于冶金、化工、食品、电子镀膜等行业。
